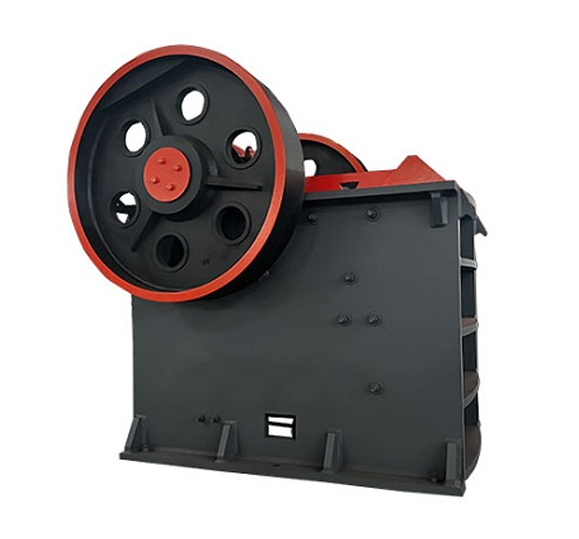

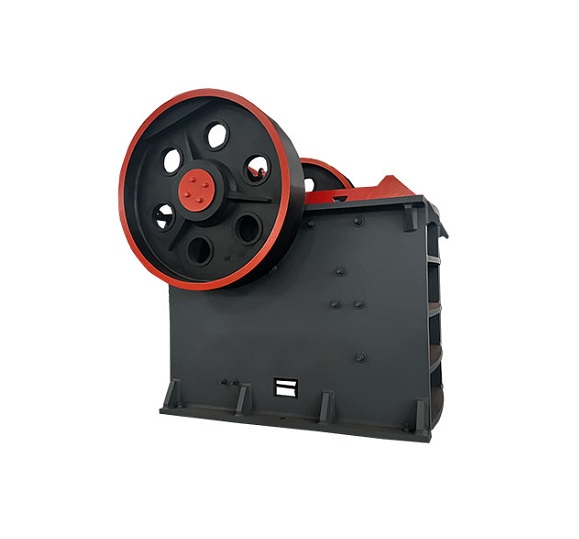

Máy nghiền hàm PE

GIỚI THIỆU SẢN PHẨM:

---

Máy nghiền hàm dòng PE (còn gọi là máy nghiền hàm) chủ yếu được sử dụng để nghiền các loại quặng và vật liệu rời cỡ trung bình. Máy có thể nghiền các vật liệu có cường độ nén dưới 320 MPa và được chia thành nghiền thô và nghiền mịn. Dòng PE cung cấp đầy đủ các thông số kỹ thuật, với kích thước đầu vào từ 125 mm đến 750 mm, và là thiết bị nghiền chính. Máy nghiền hàm dòng PE được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm khai thác mỏ, luyện kim, vật liệu xây dựng, đường bộ, đường sắt, thủy lợi và công nghiệp hóa chất.

ĐẶC TRƯNG:

---

Đặc điểm hiệu suất của máy nghiền hàm dòng PE:

1. Buồng nghiền sâu và không có vùng chết, giúp cải thiện khả năng nạp liệu và sản lượng;

2. Tỷ lệ nghiền lớn và kích thước hạt sản phẩm đồng đều;

3. Thiết bị điều chỉnh độ mở xả kiểu gioăng đáng tin cậy và tiện lợi, có phạm vi điều chỉnh rộng, giúp tăng tính linh hoạt của thiết bị;

4. Hệ thống bôi trơn an toàn và đáng tin cậy, các bộ phận dễ thay thế và khối lượng công việc bảo trì nhỏ;

5. Cấu trúc đơn giản, hoạt động đáng tin cậy và chi phí vận hành thấp.

6. Tiết kiệm năng lượng thiết bị: tiết kiệm năng lượng máy đơn từ 15% đến 30%, tiết kiệm năng lượng hệ thống hơn gấp đôi;

7. Cửa xả có phạm vi điều chỉnh rộng để đáp ứng các yêu cầu khác nhau của người dùng;

8. Ít tiếng ồn và ít bụi.

Cấu tạo máy nghiền hàm dòng PE:

Máy nghiền hàm dòng PE chủ yếu bao gồm khung, trục lệch tâm, ròng rọc lớn, bánh đà, hàm di động, tấm bảo vệ bên, tấm chốt, ghế sau của tấm chốt, vít điều chỉnh khe hở, lò xo đặt lại, tấm chốt cố định và tấm chốt di động, trong đó tấm chốt cũng đóng vai trò bảo hiểm.

Trong quá trình nghiền đá lớn thành đá nhỏ hơn, máy nghiền đầu tiên thường được gọi là máy nghiền “chính”. Khi nạp liệu vào máy nghiền hàm, vật liệu được đổ từ cửa nạp phía trên vào buồng nghiền chứa các răng hàm. Các răng hàm đẩy vật liệu vào thành buồng nghiền với lực cực lớn, làm vỡ chúng thành các mảnh nhỏ hơn. Các răng hàm được đỡ bởi một trục lệch tâm chạy xuyên qua khung hàm. Chuyển động lệch tâm này thường được tạo ra bởi một bánh đà cố định ở mỗi đầu trục. Bánh đà và ổ trục đỡ lệch tâm thường sử dụng ổ trục con lăn hình cầu, hoạt động trong môi trường khắc nghiệt. Các ổ trục này chịu tải trọng va đập lớn, nước thải mài mòn và nhiệt độ cao. Bất chấp môi trường vận hành khắc nghiệt này, máy nghiền hàm vẫn phải hoạt động đáng tin cậy, điều này rất quan trọng để đảm bảo hiệu quả sản xuất.



NÓ HOẠT ĐỘNG THẾ NÀO?

---

Nguyên lý hoạt động của máy nghiền hàm dòng PE:

Máy nghiền hàm dòng PE sử dụng kiểu nghiền đùn động học. Động cơ truyền động dây đai và puli để di chuyển hàm di động lên xuống qua trục lệch tâm. Khi hàm di động nâng lên, góc giữa tấm chuyển hướng và hàm di động tăng lên, do đó đẩy tấm hàm di động lại gần tấm hàm cố định hơn. Đồng thời, vật liệu bị ép, cọ xát và nghiền nát. Khi hàm di động hạ xuống, góc giữa tấm chuyển hướng và hàm di động giảm xuống và tấm hàm di động rời khỏi tấm hàm cố định dưới tác động của thanh kéo và lò xo. Lúc này, vật liệu đã nghiền được xả ra từ cửa dưới của buồng nghiền. Khi động cơ quay liên tục, hàm di động của máy nghiền thực hiện nghiền và xả định kỳ, thực hiện sản xuất hàng loạt.



THÔNG SỐ KỸ THUẬT:

---
